Klark Teknik DN200 V2
Caja DI activa de 2 canales con rango dinámico extendido y opciones de suma/división

DN200
El DN200 se ha convertido en un favorito establecido entre ingenieros y músicos por igual. Con su alto headroom, respuesta dinámica y claridad sonora, el DN200 reproduce fielmente el carácter de los instrumentos eléctricos y acústicos y permite capturar muchos más detalles de las interpretaciones musicales. DN200 está diseñado para aplicaciones profesionales donde la alimentación fantasma de +48 V es una característica estándar en todas las mesas de mezclas, y su diseño innovador da como resultado un punto de recorte significativamente más alto que muchas otras cajas DI activas, proporcionando una salida de +10 dBu en una carga de 2 KΩ. Este mayor espacio libre significa que se pueden acomodar señales de entrada de mucho más alto nivel sin la necesidad de un atenuador. Combinado con una topología de circuito de entrada de muy bajo ruido, DN200 ofrece un rango dinámico muy amplio,

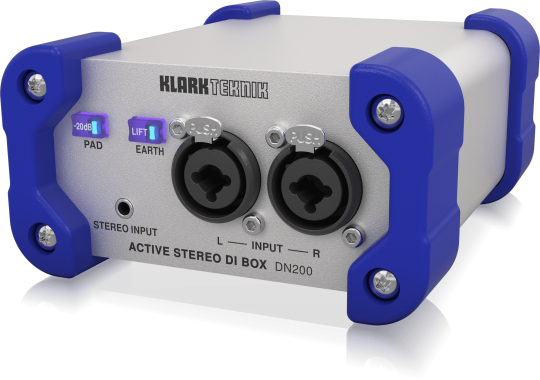

DN200 está construido para manejar los rigores de la vida en la carretera, una extrusión de aluminio grueso protege los componentes electrónicos y, a su vez, está protegido por esquinas de goma de silicona resistente.

Salida aislada de transformador balanceado
Se llevaron a cabo exhaustivas pruebas de escucha utilizando una amplia variedad de bajos activos y pasivos, guitarras electroacústicas e instrumentos musicales electrónicos para seleccionar los componentes de DN200 para lograr el mejor sonido musical. La elección del transformador de audio no solo fue particularmente importante para lograr este objetivo, sino que las impedancias de los componentes circundantes también fueron muy críticas para obtener el mejor rendimiento posible del transformador de audio. Las características de conducción de línea de la salida del transformador se optimizaron cuidadosamente para proporcionar las mejores respuestas de frecuencia y fase para cables cortos y largos e impedancias de línea y terminación muy diferentes.

Se tuvo cuidado en el diseño del DN200 para evitar la saturación del núcleo del transformador de audio y se ha incluido un filtro de paso alto fijo en la ruta de la señal para reducir las frecuencias por debajo de las que son musicalmente importantes. La nota más baja en un bajo de 5 o 6 cuerdas es B0 con una frecuencia de 30,87 Hz, y la nota más baja en un teclado de piano de 88 teclas es A0 con una frecuencia de 27,50 Hz. DN200 todavía mantiene una respuesta de frecuencia de ±0,5 dB en estas notas musicales más bajas.

Además de los transformadores en la ruta de la señal, el DN200 también tiene un transformador para aislar los rieles de alimentación al circuito de entrada de la fuente de alimentación fantasma procedente del conector XLR de salida. Cuando se usa junto con el interruptor Earth Lift, este aislamiento galvánico completo de las interfaces de entrada y salida garantiza que se evite cualquier riesgo de bucles de tierra cuando se toma una alimentación directa del equipo de backline del escenario.

Entradas estéreo de doble impedancia
Se diseñó un circuito de entrada balanceado de grado de instrumentación personalizado para el DN200 utilizando técnicas avanzadas de diseño analógico para crear la impedancia de entrada muy alta requerida por las pastillas pasivas de guitarra y bajo, mientras se mantienen bajos los valores reales de los componentes para minimizar el ruido. Este enfoque innovador para el diseño de circuitos produce un piso de ruido muy bajo, que combinado con el alto punto de recorte crea un rango dinámico inigualable en una caja DI con alimentación phantom de +48 V.

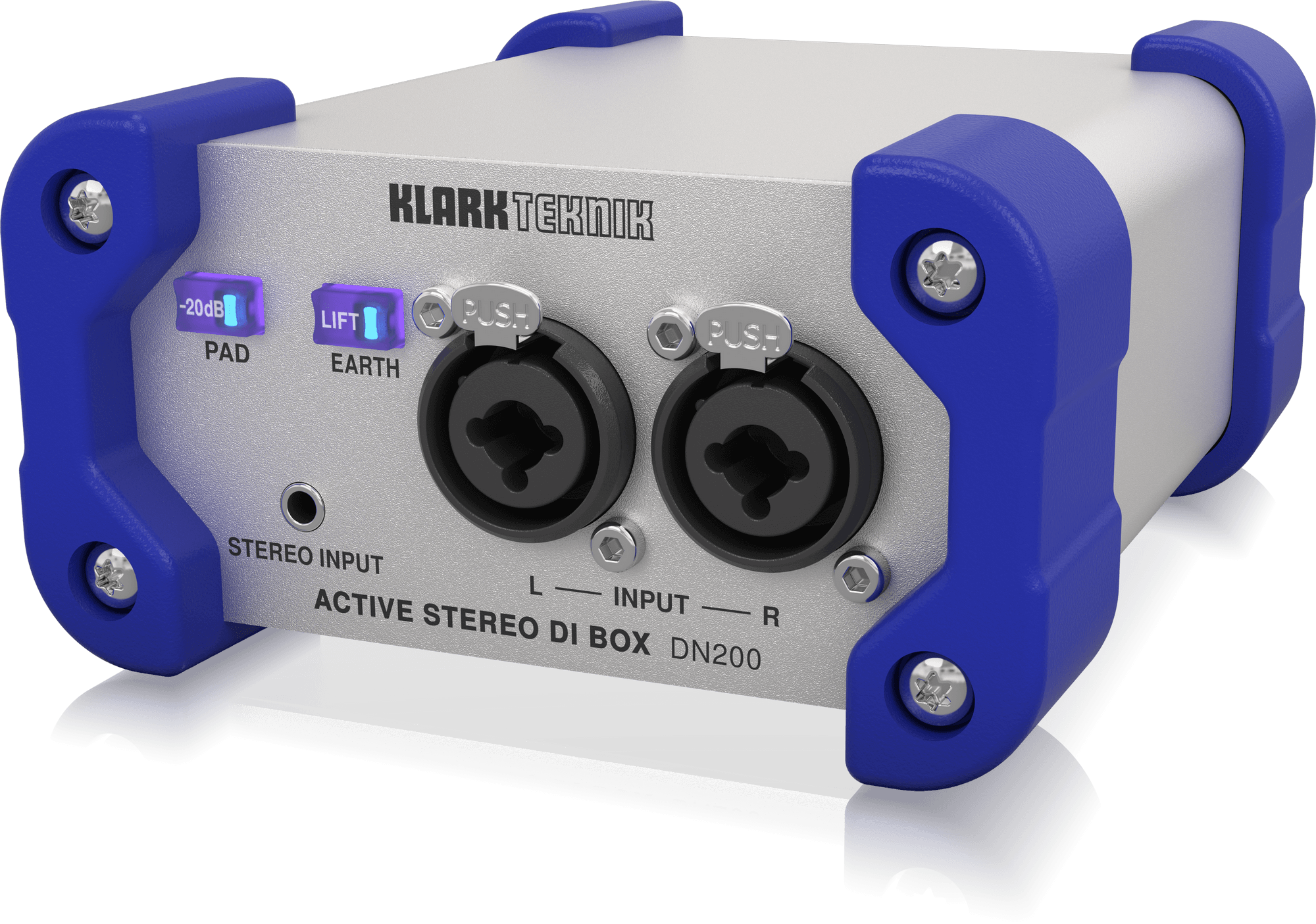

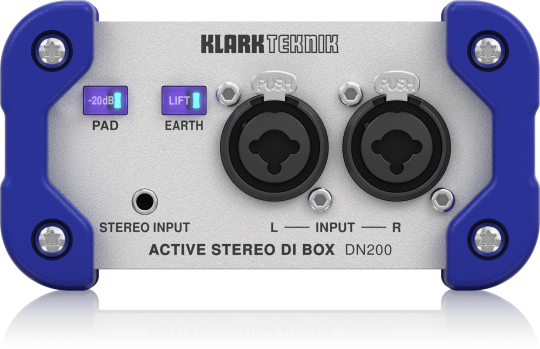

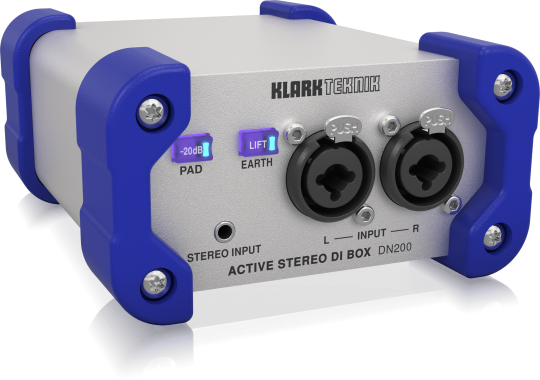

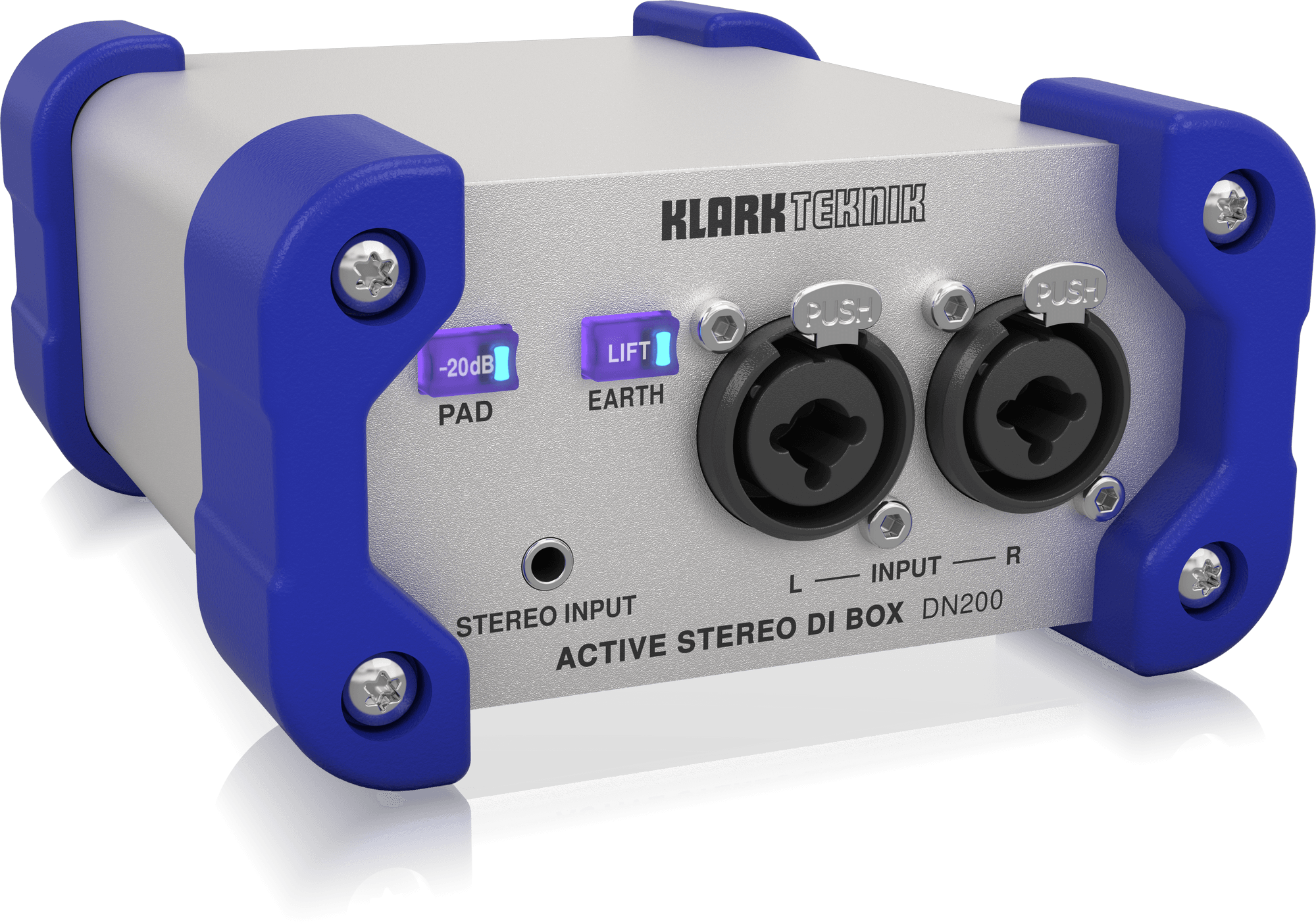

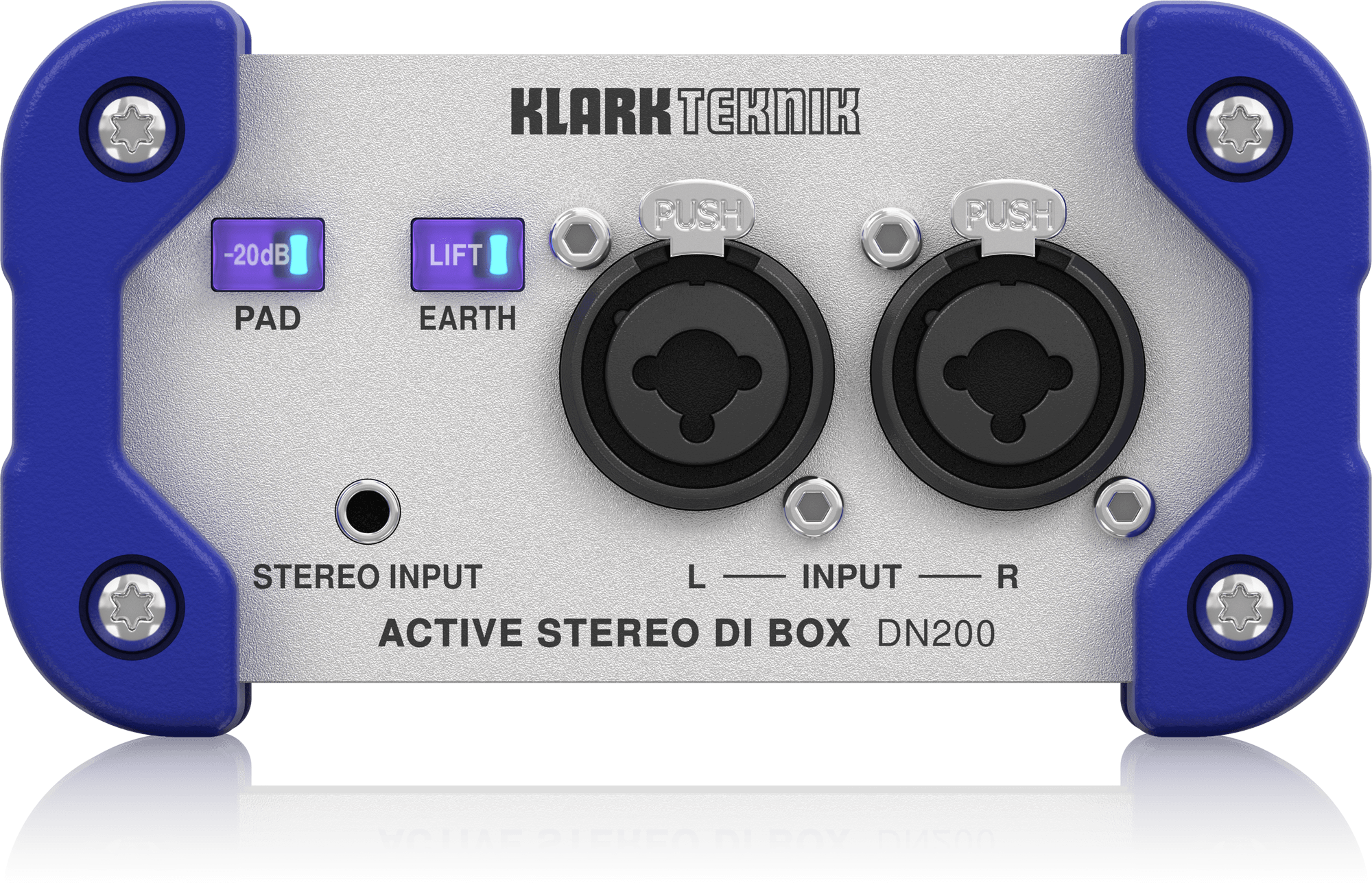

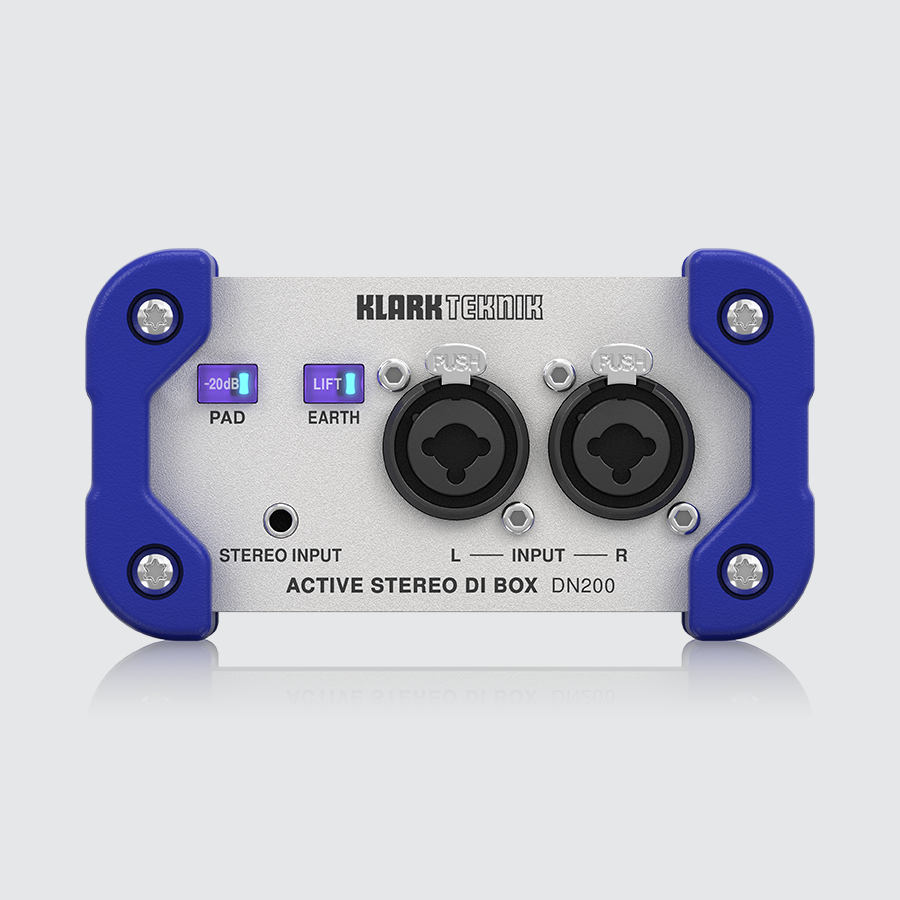

El DN200 cuenta con dos entradas combinadas XLR/TRS de ¼" conectadas en paralelo. Cuando se conecta a la entrada Combo XLR, la impedancia de entrada es de 20 kΩ, ideal para equipos de nivel de línea y ofrece un rendimiento de ruido aún más bajo. Esta impedancia de entrada es demasiado baja para guitarra y pastillas de bajo y se retira del circuito cuando se inserta un conector jack en la entrada Combo ¼ "TRS, lo que da como resultado una impedancia de entrada nominal de 1 MΩ, ideal para pastillas eléctricas pasivas.

El DN200 también está equipado con un miniconector de entrada estéreo que es ideal para conectar reproductores de MP3 o teléfonos móviles, etc.

Interruptores Iluminados de 20dB Pad y Earth Lift

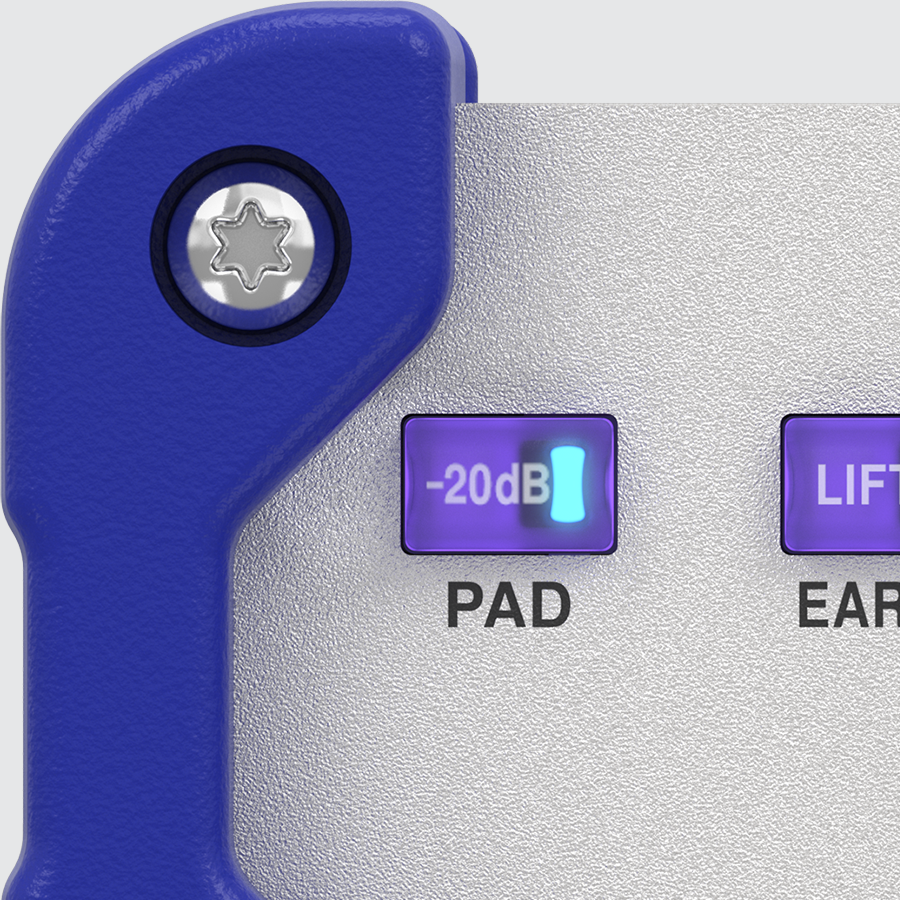

El DN200 cuenta con interruptores Pad y Earth Lift iluminados de -20 dB. El interruptor Earth Lift separa las conexiones a tierra de entrada y salida, lo que resulta útil para eliminar los bucles de tierra entre equipos en diferentes fuentes de alimentación eléctrica.

Interruptores de suma y división iluminados

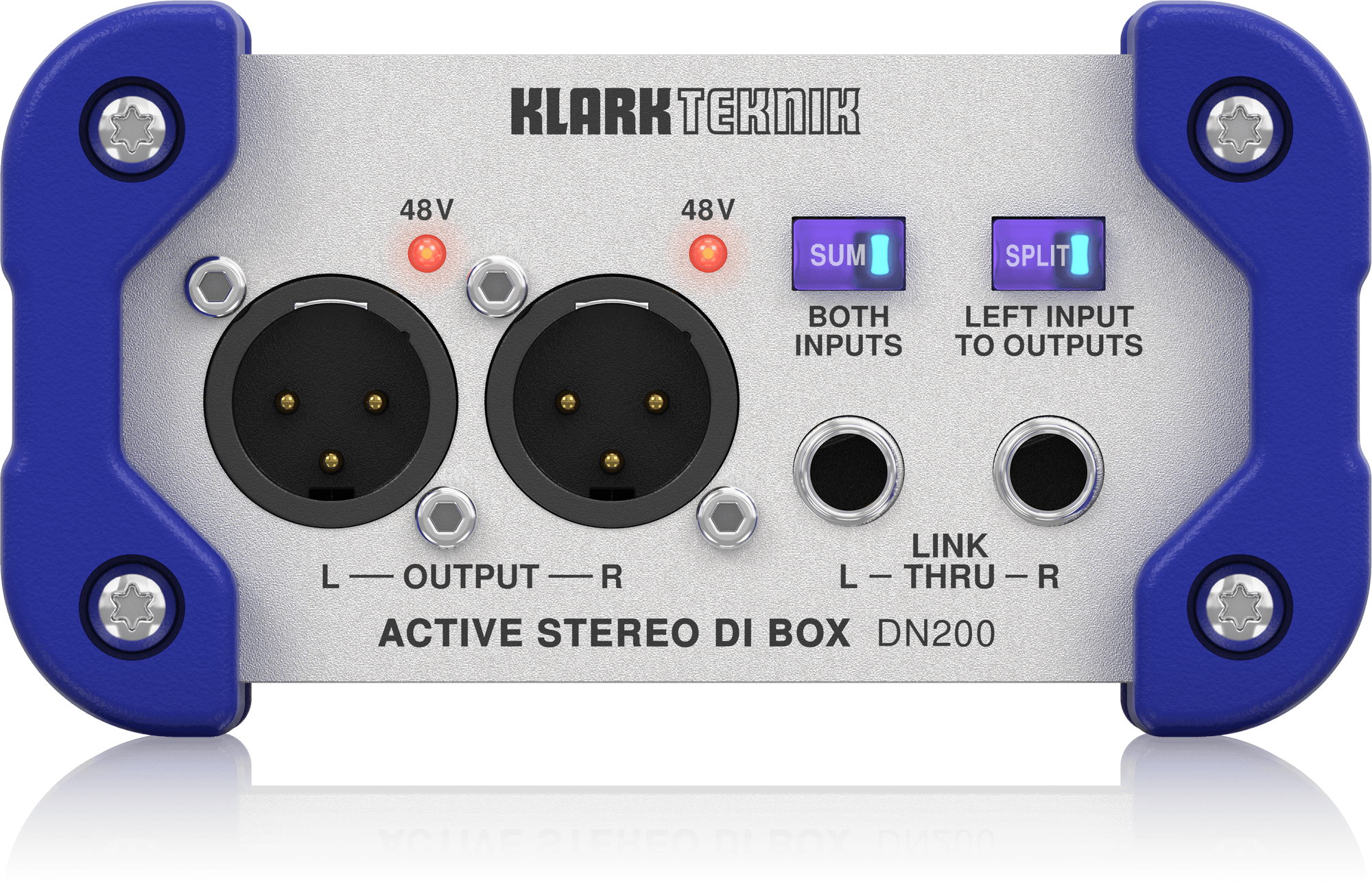

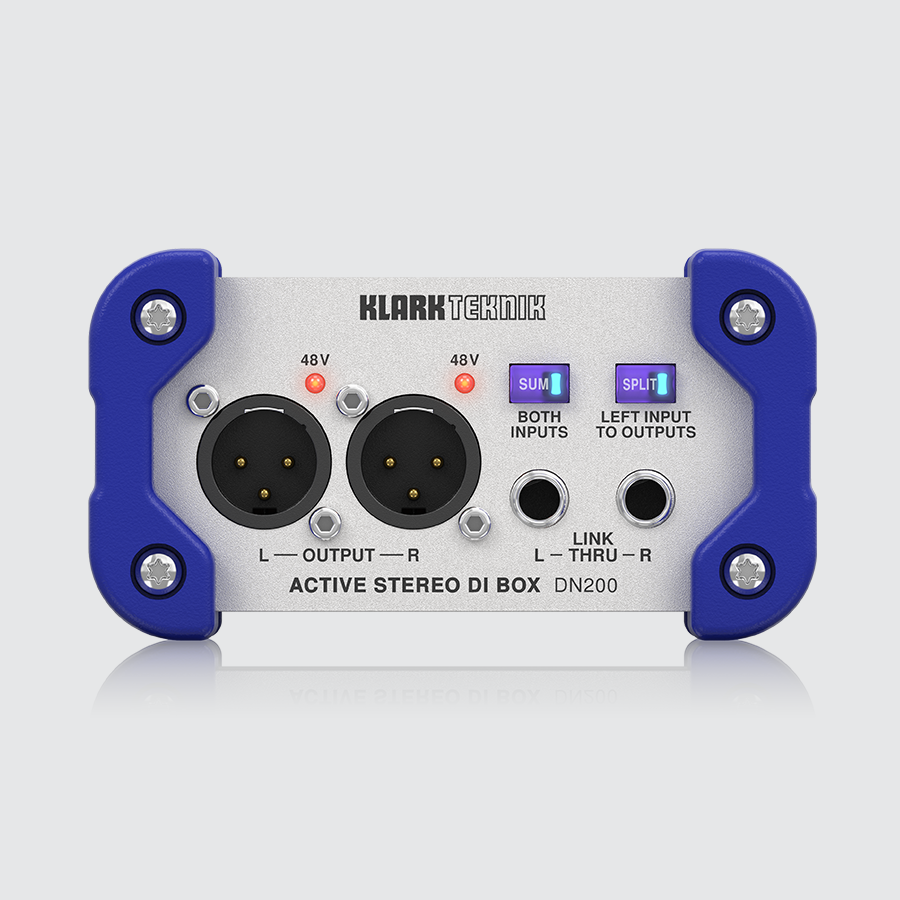

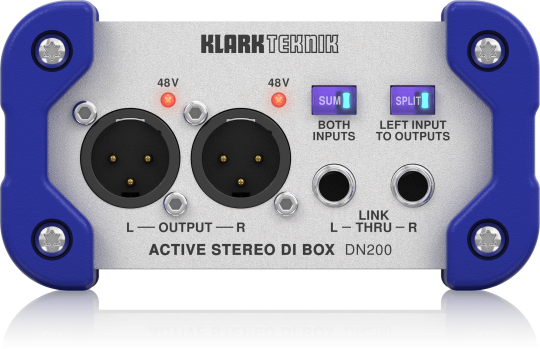

Para mayor comodidad, el DN200 tiene interruptores de suma y división iluminados que, junto con los LED indicadores de alimentación fantasma de +48 V, proporcionan una visualización de estado "de un vistazo", incluso a grandes distancias y ángulos de visión. El interruptor Sum permite combinar señales de entrada estéreo en una señal mono que aparece en los XLR de salida L y R. El interruptor Split toma la entrada L y la envía a los XLR de salida L y R.

Los conectores TRS Link Thru de ¼" se pueden usar para una conexión de entrada paralela a un amplificador de guitarra o bajo.

Construido para el camino

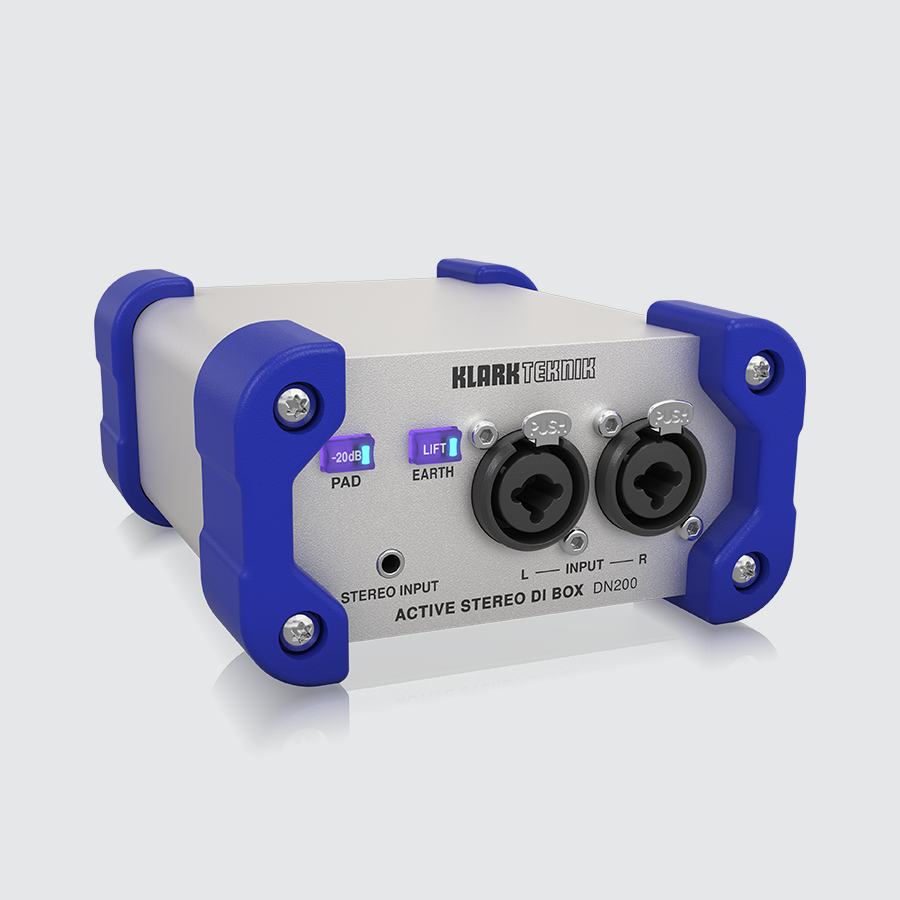

Con una resistente extrusión de aluminio, el DN200 está diseñado para los rigores de las giras de conciertos en vivo. Las esquinas protectoras de goma también aíslan el chasis DN200 para mejorar aún más su aislamiento eléctrico. Los conectores Premium Neutrik XLR se utilizan para garantizar conexiones de audio confiables, noche tras noche.
