klark teknik DN32-MADI - Módulo de expansión MADI con hasta 32 canales bidireccionales

DN32-MADI
Los dispositivos MADI se utilizan ampliamente en una amplia gama de aplicaciones de audio profesional, incluida la instalación permanente, el sonido de gira, la grabación en vivo/en estudio y la transmisión. La tarjeta de expansión DN32-MADI permite que su consola digital Midas M32 o Behringer X32 intercambie flujos de audio multicanal de 24 bits a 44,1 o 48 kHz con cualquier otro dispositivo compatible con MADI. Los protocolos compatibles con DN32-MADI incluyen AES10-1991 con hasta 56 x 56 canales y AES10-2003 con hasta 64 x 64 canales.

Conectividad y Redundancia

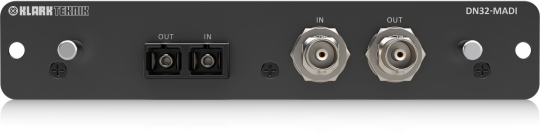

DN32-MADI cuenta con conectores SC dúplex ópticos (IEC874-19) para conectarse con dispositivos MADI mediante un cable de fibra óptica multimodo. Klark Teknik ha probado con éxito conexiones de cable multimodo de 500 metros de longitud, y pueden ser posibles distancias de hasta 2 km.

También se proporcionan conectores BNC dobles para la transmisión en cables coaxiales estándar de 75 ohmios de hasta 100 metros de longitud. Cuando se utilizan las interfaces óptica y coaxial, la E/S coaxial sirve como conexión redundante y se activa automáticamente si la conexión óptica no está disponible.

Enrutamiento y sincronización de reloj
Tanto las entradas coaxiales BNC como las de fibra óptica también pueden funcionar como fuente de reloj de palabras para su mesa de mezclas. Alternativamente, las salidas coaxial y óptica pueden transmitir el reloj de palabras interno de la consola a dispositivos externos.

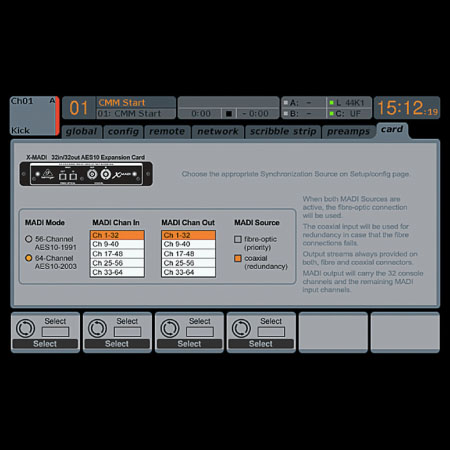

El flujo de entrada de la tarjeta DN32-MADI puede acomodar hasta 64 canales, 32 de los cuales se pueden usar dentro de su consola. Asimismo, 32 de estas señales internas se pueden transmitir en el flujo de salida MADI, reemplazando las de los canales de entrada correspondientes. Esto también significa que los canales de salida MADI no asignados a las señales de la consola simplemente pasan sus canales de entrada correspondientes. Esta práctica característica permite combinar fácilmente dos consolas a través de sus tarjetas DN32-MADI para proporcionar un total de 64 canales para sonido en vivo o grabación.
