Mezcladores DN4816-O Midas

Midas DN4816-O - Interfaz StageConnect con 16 salidas XLR, entradas y salidas ULTRANET y fuente de alimentación fantasma o externa

DN4816-O
El DN4816-O es la solución perfecta para conectar salidas de línea adicionales a su monitor o consola FOH. Proporciona 16 salidas analógicas (por ejemplo, para conectar transmisores inalámbricos para monitoreo en el oído). Además, proporciona una entrada Ultranet, que se puede usar para reenviar señales desde un mezclador AIR a través de StageConnect.

La interfaz StageConnect se puede conectar a otros dispositivos StageConnect mediante un único cable XLR para la transmisión de audio multicanal. Hay varias opciones de E/S disponibles que brindan conectividad fácilmente escalable en su bastidor lateral. Los dispositivos de la Serie DN48XX se pueden conectar en cadena y negociarán los canales para su respectiva conectividad automáticamente.

StageConnect: el futuro de XLR
¿Qué pasaría si se pudiera usar cualquier cable XLR o DMX estándar para transmitir más de un canal de audio?
¿Qué pasaría si ese cable pudiera transmitir señales no solo de una manera, sino bidireccionalmente?
¿Y si ese cable permitiera el paso de datos de control o incluso MIDI al mismo tiempo?
¿Qué pasaría si un dispositivo StageConnect conectado pudiera recibir hasta 18 W de potencia a través de ese mismo cable?

Bueno, estas capacidades son exactamente lo que ofrece StageConnect: un nuevo estándar de interfaz que Music Tribe lanzará después de dos años de desarrollo. La serie Midas DN48XX es una de las primeras interfaces de E/S disponibles basadas en el estándar StageConnect. Este nuevo estándar viene con especificaciones técnicas sobresalientes: 32 canales de audio PCM sin comprimir en varias configuraciones de E/S, 24 bits a 48 kHz, por debajo de 0,5 ms de latencia.
Para un rendimiento óptimo y largas tiradas de cable, se requiere un cable DMX de 110 ohmios.

Ecosistema y más allá
La serie DN48XX es la primera generación de interfaces de E/S para el nuevo ecosistema StageConnect. StageConnect se introdujo con la mesa de mezclas Behringer WING. Aunque la serie DN48XX se diseñó teniendo en cuenta la consola WING, los dispositivos se pueden usar con todos los dispositivos StageConnect como HUB4. El ecosistema StageConnect abre un amplio campo de dispositivos de audio. Ya sean varios dispositivos de E/S repartidos por el escenario o equipos en el bastidor lateral, los casos de uso de las interfaces StageConnect de la serie DN48XX son prácticamente infinitos.

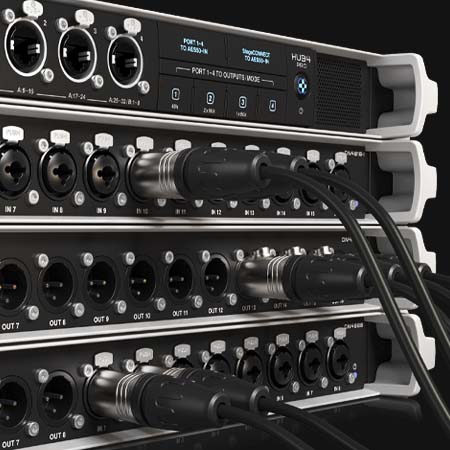

Interfaces en cascada para cumplir con sus requisitos
No importa si desea usar StageConnect para conectar sistemas inalámbricos, efectos externos o sistemas de reproducción, los dispositivos de la serie DN48XX se pueden conectar fácilmente en cadena para cumplir con los requisitos de sus respectivas configuraciones de E/S. Con un ancho de banda total de 32 canales, todas las combinaciones que van desde 32 entradas sobre 16 entradas y salidas en paralelo hasta 32 salidas se pueden lograr utilizando diferentes combinaciones de interfaces DN48XX conectadas mediante un simple cable XLR.

Alimentación a través de CC o StageConnect
Los dispositivos de la serie DN48XX se pueden alimentar mediante CC o mediante StageConnect. Por diseño, cada SC Master proporciona 18 W de potencia que pueden utilizar los dispositivos de la cadena. Dependiendo del consumo de energía respectivo, múltiples dispositivos en la cadena pueden ser alimentados phantom por un solo dispositivo maestro. Cabe señalar que un dispositivo SC en la cadena que recibe alimentación de CC también puede alimentar a otros dispositivos conectados a su puerto maestro. Para comprobar el consumo de energía de su configuración respectiva, utilice la calculadora StageConnect (herramienta SSC). Esta herramienta comprueba una cadena configurada virtualmente para las longitudes de los cables DMX, la fuente de alimentación, el enrutamiento de audio y otros parámetros.

Configuración automática de bus
Hay dos formas de configurar una cadena SC. Puede configurar manualmente la cadena usando dispositivos como WING o dejar que la configuración automática de bus haga su trabajo. Este proceso adapta la configuración de entrada y salida del Bus SC en función de los dispositivos conectados. Simplemente conecte los dispositivos y el dispositivo maestro de la cadena cambiará automáticamente el enrutamiento. Para verificar y planificar configuraciones, está disponible el software SSC Tool, que brinda información sobre el enrutamiento y la longitud del cable DMX, la administración de energía y otros parámetros.

Salidas Analógicas para Transmisores IEM
DN4816-O cuenta con 16 salidas de nivel de línea balanceadas que pueden transportar hasta 8 mezclas estéreo separadas de la consola. Todo lo que necesita hacer es montar el DN4816-O en su rack inalámbrico y conectarlo a su consola usando un solo cable XLR. De esta manera, puede ahorrar salidas locales, reducir el tiempo de configuración y aumentar considerablemente la confiabilidad. Alternativamente, estas salidas analógicas también se pueden usar como salidas de repuesto en el escenario recibiendo señales directamente desde las consolas FOH, p. para proporcionar salidas de intercomunicación o relleno lateral.

ULTRANET: integración perfecta
La tecnología ultranet bien establecida transmite hasta 16 canales independientes de audio digital de 24 bits a través de un solo cable CAT5 entre dispositivos digitales compatibles. Los dispositivos de la serie DN48XX brindan conectividad Ultranet para la traducción entre StageConnect y Ultranet. De esta manera, más de 1 millón de productos Ultranet en el mercado, como el sistema de monitoreo P16, los mezcladores AIR y los altavoces Turbosound, se pueden integrar en el ecosistema StageConnect.

Calculadora StageConnect
La calculadora StageConnect (herramienta SCC) es una herramienta que se puede utilizar para comprobar y planificar configuraciones. Puede crear una cadena SC virtual para estudiar el enrutamiento ascendente y descendente. La calculadora también indica parámetros de longitudes máximas de cable DMX, presupuesto de energía y la estabilidad general de su conexión.

Puede cambiar virtualmente la configuración de dispositivos individuales, cambiar su orden e intuitivamente agregar o eliminar dispositivos de la cadena. Esto le permite explorar las posibilidades de enrutar señales a través del nuevo ecosistema.
